ดอกกัดทีสลอท (T-Slot Cutter) แบบคาร์ไบด์ ไฮสปีด และแบบเปลี่ยนเม็ด Insert
ดอกกัดทีสลอท (T-Slot Cutter) แบบคาร์ไบด์ ไฮสปีด และแบบเปลี่ยนเม็ด Insert
ดอกกัดทีสลอท (T-Slot Cutter) เป็นเครื่องมือตัดเฉือนที่ใช้ในงานเครื่องจักรกลสำหรับ กัดร่องรูปตัว T (T-Slot) บนชิ้นงานโลหะ ร่องชนิดนี้นิยมใช้ในงานเครื่องจักร เครื่องมือกล และแท่นจับงานต่าง ๆ เช่น โต๊ะเครื่องมิลลิ่ง ซึ่งร่องทีสลอทจะช่วยให้สามารถติดตั้งโบลต์หรือตัวจับยึดชิ้นงานได้อย่างมั่นคง
ดอกกัดทีสลอทถูกออกแบบให้สามารถกัดร่องที่มีลักษณะเป็นตัว T โดยหัวตัดจะมีรูปทรงพิเศษที่สามารถกัดส่วนล่างของร่องให้กว้างกว่าส่วนปากร่องได้ การใช้งานดอกกัดชนิดนี้จึงมักต้องทำร่องตรงก่อน แล้วจึงใช้ดอกทีสลอทกัดขยายด้านล่าง
ในอุตสาหกรรมปัจจุบัน ดอกกัดทีสลอทมีหลายรูปแบบ โดยที่นิยมใช้งานมาก ได้แก่
- ดอกกัดทีสลอทแบบไฮสปีด (HSS)
- ดอกกัดทีสลอทแบบคาร์ไบด์ (Carbide)
- ดอกกัดทีสลอทแบบเปลี่ยนเม็ดมีด (Insert Type)
แต่ละประเภทมีคุณสมบัติและข้อดีที่แตกต่างกัน ซึ่งเหมาะกับงานและสภาพการใช้งานที่ต่างกัน
ดอกกัดทีสลอทคืออะไร
ดอกกัดทีสลอทเป็นเครื่องมือตัดเฉือนที่ใช้กับเครื่องมิลลิ่งหรือเครื่อง CNC เพื่อกัดร่องที่มีลักษณะเป็นรูปตัว T โดยมีลักษณะคล้ายดอกกัดจาน แต่มีคมตัดอยู่รอบด้านของหัวตัดการกัดร่องทีสลอทมักใช้ในงานที่ต้องการสร้างช่องสำหรับ
- น็อตตัวที (T-Bolt)
- ระบบจับยึดชิ้นงาน
- โต๊ะเครื่องจักร
- อุปกรณ์ฟิกซ์เจอร์
เครื่องมือนี้จึงมีบทบาทสำคัญในงานผลิตและงานประกอบเครื่องจักร
โครงสร้างของดอกกัดทีสลอท
- ดอกกัดทีสลอทมีโครงสร้างหลักที่ออกแบบมาเพื่อให้สามารถกัดร่องรูปตัว T ได้อย่างมีประสิทธิภาพ
หัวกัด (Cutting Head)เป็นส่วนที่มีคมตัดรอบด้าน ทำหน้าที่กัดเนื้อโลหะเพื่อสร้างร่องทีสลอท - ฟันกัด (Cutting Teeth)
- ฟันกัดจะอยู่รอบหัวตัด โดยจำนวนฟันจะขึ้นอยู่กับขนาดของดอกกัด
- คอก้าน (Neck) เป็นส่วนที่เชื่อมระหว่างหัวกัดกับก้าน เพื่อให้สามารถเข้าถึงร่องได้
- ก้านจับ (Shank) ใช้สำหรับยึดดอกกัดเข้ากับเครื่องมิลลิ่งหรือหัวจับของเครื่อง CNC

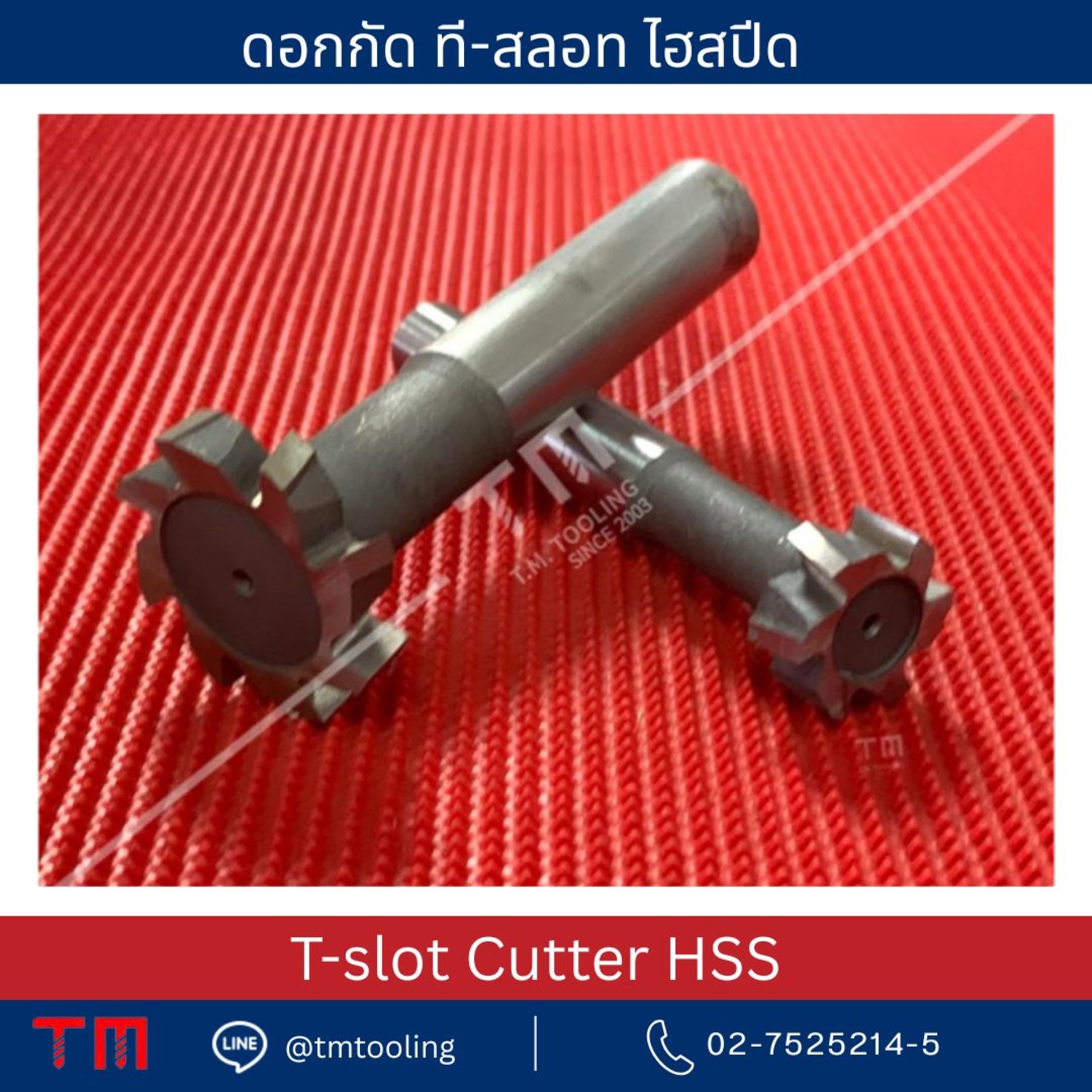

ดอกกัดทีสลอทแบบไฮสปีด (HSS)
ดอกกัดทีสลอทแบบไฮสปีดเป็นเครื่องมือที่ผลิตจาก เหล็กไฮสปีด (High Speed Steel) ซึ่งเป็นวัสดุที่นิยมใช้ในการผลิตเครื่องมือตัดเฉือน
คุณสมบัติ
- มีความเหนียวสูง
- ทนต่อแรงกระแทก
- ลับคมได้ง่าย
- ราคาประหยัด
- ดอกกัดไฮสปีดเหมาะกับ
- งานทั่วไป
- งานที่ความเร็วตัดไม่สูงมาก วัสดุโลหะทั่วไป เช่น เหล็ก เหล็กกล้า และอะลูมิเนียม
ข้อจำกัดของดอกไฮสปีดคือ ไม่ทนความร้อนสูงเท่าคาร์ไบด์ จึงไม่เหมาะกับงานความเร็วสูงมาก
ดอกกัดทีสลอทแบบคาร์ไบด์ (Carbide)
ดอกกัดทีสลอทแบบคาร์ไบด์ผลิตจาก ทังสเตนคาร์ไบด์ (Tungsten Carbide) ซึ่งเป็นวัสดุที่มีความแข็งสูงมาก
คุณสมบัติ
- แข็งมาก
- ทนต่อการสึกหรอสามารถใช้กับความเร็วตัดสูง
- อายุการใช้งานยาว
เหมาะกับงาน
- เครื่อง CNC
- งานผลิตจำนวนมาก
- การกัดวัสดุแข็ง เช่น เหล็กแข็ง เหล็กสแตนเลส
ข้อจำกัดของดอกคาร์ไบด์คือ เปราะกว่าดอกไฮสปีด ดังนั้นต้องใช้เครื่องจักรที่มีความเสถียรและลดแรงกระแทก
ดอกกัดทีสลอทแบบเปลี่ยนเม็ดมีด (Insert Type)
ดอกกัดทีสลอทแบบเปลี่ยนเม็ดมีดเป็นเครื่องมือที่ใช้ เม็ดมีดคาร์ไบด์ (Insert) เป็นคมตัด ซึ่งสามารถถอดเปลี่ยนได้เมื่อสึกหรอโครงสร้างของดอกกัดชนิดนี้จะมีตัวบอดี้ (Body) สำหรับยึดเม็ดมีดหลายตัวรอบหัวกัด
คุณสมบัติ
- เปลี่ยนเม็ดมีดได้ง่าย
- ไม่ต้องเปลี่ยนทั้งดอก
- ประหยัดต้นทุนระยะยาว
เหมาะกับงานอุตสาหกรรม
ข้อดี
- ลดเวลาในการเปลี่ยนเครื่องมือ
- ประสิทธิภาพการตัดสูง
สามารถเลือกเกรดเม็ดมีดให้เหมาะกับวัสดุได้
การเลือกใช้ดอกกัดทีสลอท
การเลือกใช้ดอกกัดทีสลอทควรพิจารณาจากหลายปัจจัย เช่น
ประเภทวัสดุของชิ้นงาน
วัสดุที่แตกต่างกันต้องใช้เครื่องมือที่เหมาะสม เช่น
- อะลูมิเนียม
- เหล็ก
- สแตนเลส
- เหล็กแข็ง
- เครื่องจักรที่ใช้ เครื่องจักรที่มีความเร็วสูง เช่น CNC เหมาะกับดอกคาร์ไบด์หรือแบบ Insert
ปริมาณการผลิต
งานซ่อมบำรุง → ใช้ HSS
งานผลิตจำนวนมาก → ใช้ Carbide หรือ Insert
ข้อดีของดอกกัดทีสลอท
ดอกกัดทีสลอทมีข้อดีหลายประการ เช่น
- สามารถสร้างร่องรูปตัว T ได้อย่างแม่นยำ
- เพิ่มความสะดวกในการยึดจับชิ้นงาน
- ใช้ได้กับเครื่องมิลลิ่งและเครื่อง CNC
- มีหลายประเภทให้เลือกตามลักษณะงาน
ด้วยคุณสมบัติเหล่านี้ ดอกกัดทีสลอทจึงเป็นเครื่องมือที่สำคัญในงานอุตสาหกรรมเครื่องจักรกล
การดูแลรักษาดอกกัดทีสลอท
เพื่อยืดอายุการใช้งานของเครื่องมือ ควรดูแลรักษาอย่างเหมาะสม เช่น
ทำความสะอาดเศษโลหะหลังใช้งาน
ใช้น้ำมันตัดเฉือนเพื่อลดความร้อน
หลีกเลี่ยงการกระแทกหรือการใช้งานผิดประเภท
เก็บเครื่องมือในกล่องหรือที่จัดเก็บอย่างเป็นระเบียบ
การดูแลรักษาที่ดีจะช่วยให้เครื่องมือมีประสิทธิภาพในการตัดเฉือนและลดต้นทุนในการเปลี่ยนเครื่องมือใหม่
สรุป
ดอกกัดทีสลอทเป็นเครื่องมือสำคัญสำหรับการกัดร่องรูปตัว T ในงานเครื่องจักรและงานอุตสาหกรรม โดยมีหลายประเภท ได้แก่ ดอกกัดทีสลอทแบบไฮสปีด แบบคาร์ไบด์ และแบบเปลี่ยนเม็ดมีด Insert
แต่ละประเภทมีข้อดีและการใช้งานที่แตกต่างกัน เช่น ดอกไฮสปีดเหมาะกับงานทั่วไป ดอกคาร์ไบด์เหมาะกับงานความเร็วสูง และดอกแบบ Insert เหมาะกับงานผลิตจำนวนมาก
การเลือกใช้ดอกกัดทีสลอทที่เหมาะสมกับงาน รวมถึงการใช้งานอย่างถูกต้อง จะช่วยเพิ่มประสิทธิภาพในการผลิตและช่วยให้ชิ้นงานมีคุณภาพสูงตามมาตรฐานของงานอุตสาหกรรมเครื่องจักรกล.
